恶臭气体在线监测系统

一、恶臭气体在线监测系统产品功能介绍

恶臭气体在线监测系统又称臭气浓度在线监测仪，恶臭气体在线监测系统采用了高灵敏度传感器组合模组技术，可实时监测城市垃圾填埋场、垃圾处理站、垃圾发电厂、垃圾焚烧场地、化工厂、养殖场等地所。

1.监测设备可同时监测复合恶臭气体（OU）、空气中的挥发性有机气体（TVOC）、硫化氢、氨气、气象参数（温度、湿度）。

2.监测设备具有良好的抗干扰能力，具备停电来电自恢复功能。具有防水、防尘设计，支持GPRS无线通讯。

3.监测设备需符合《污染物在线监控（监测）系统数据传输标准》HJ212-2017。

4.监测设备具备报警功能并采用一体化设计，可实现本地监测因子的超标灯光报警功能。

5.监测设备具备本地及远程标定功能，带预处理系统（除尘、水汽等杂质）一键消音。

6.监测设备主界面显示近60秒实时曲线，浓度数值采用数字及图形的显示方式。

7.监测设备可采用立杆、壁挂安装方式。

8.生命周期管理系统，系统对主要元器件进行生命管理，可根据设置的剩余寿命进行报警提示；

9.设备需配置彩色触摸屏，便于调试操作；

10.设备具备可拓展GPS定位功能，监测数据可与GPS定位信息关联存储；

11.具备高性能工业级无线模块；具备高性能工业级16/32位通信处理器；具备完备的防掉线机制，保证数据终端永远在线；RS232/RS485接口。

12.信号输出：4G无线传输功能、RS-485

13.工作电源：AC220V±10%，50HZ，5A

14.工作温度：-30~70℃（指处理器部分）

15.工作湿度：0~90%RH

16.内置4G无线通信模块，可对无线传输数据发送间隔，发送IP/域名地址进行设定和修改，支持HJ212协议。无缝对接客户及环保局平台，上次“实时”、“分钟”、“小时”、“日”数据。

二、恶臭气体在线监测系统产品技术参数

三、恶臭气体在线监测系统产品特色

应用环境

污水处理厂

再造烟叶厂

垃圾填埋场

垃圾中转站

化工及工业园区

四、恶臭气体在线监测系统产品安装

星欧娱乐科技恶臭气体监测系统产品施工安装方案

HJ 664-2013环境空气质量监测点位布设技术规范（试行）

1、安装环境

安装环境应尽量遵循环境监测系统的运行环境（包括环境温度、环境湿度、环境压力）要求。应尽量避免有机械震动、强电磁辐射、空气（风速）流动过快以及环境温度、环境湿度过高的区域。空气的流速过快会影响检测的响应时间和检测结果，环境温度、湿度过高会影响检测结果和传感器的使用寿命。

2、安装位置

总体原则应考虑到被监测气体扩散空间、风向、环境温度、环境湿度、监测区域封闭性以及工艺压力和周围设备分布情况等因素。有人员值守或人员经常滞留的区域应优先考虑。

恶臭气体在线监测系统指导安装

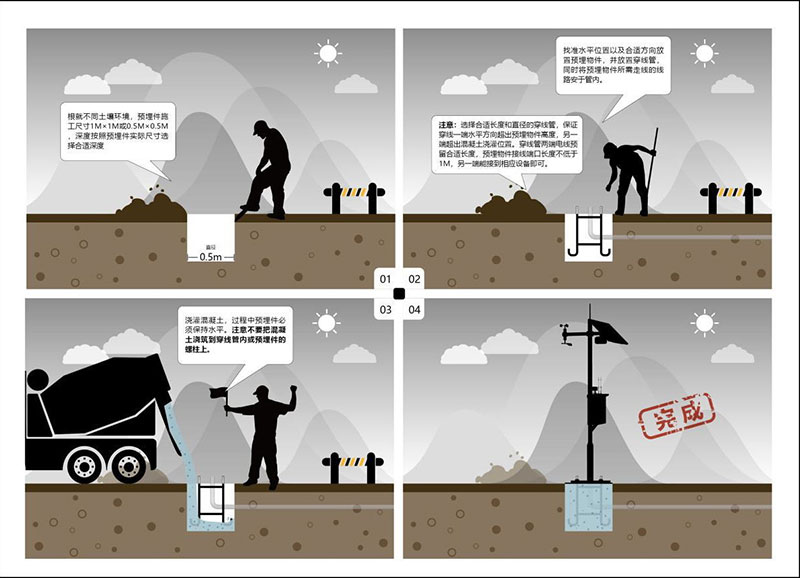

一、地基预埋，配预埋件施工

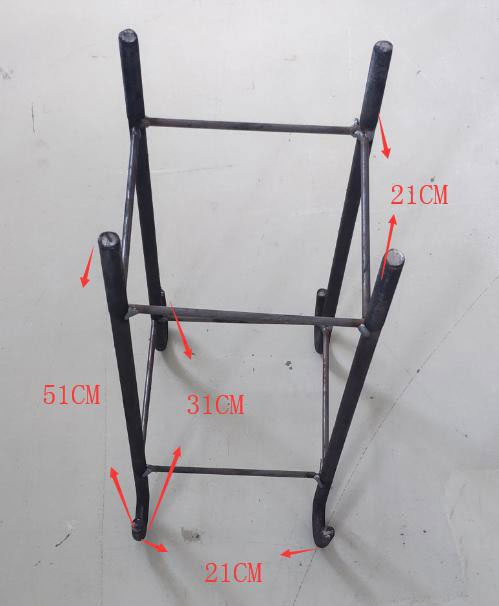

1、地笼中间框架为正方形21cm*21cm，高51cm，底部外边勾与勾距离31cm，如图1。预埋施工尺寸不低于50cm*50cm，深度40-43cm。

2、找准水平位置，以及合适方向放置预埋件，有一个正面方向朝南。浇筑预埋件时，注意不要把混凝土浇筑到穿线管内或者预埋件螺柱上。预埋件在土坑里位置要正，不要歪斜，并固定好预埋件，以防止浇筑混凝土时，预埋件的位置发生变化。如图2。

3、布线，根据订单需求提前合理布线，包括电源线。如需要布线，浇筑混凝土前，需要先放置穿线管，常规为PVC材质的塑料管，直径根据供电线缆尺寸自定。穿线管需高于预埋件中心预留孔5cm，另一端以能接到相应设备处为标准。
