otdr光时域反射仪

otdr光时域反射仪

产品型号:6422-4101

产品价格:16000元

产品品牌:星欧娱乐

otdr光时域反射仪又称光纤检测仪器,otdr光时域反射仪采用现代工业设计理念,设备配备大屏幕液晶显示屏和多种接口,方便操作和连接,广泛应用于光纤通信网络的测试和维护。
产品详情

一、otdr光时域反射仪产品综述

otdr光时域反射仪又称光纤检测仪器,otdr光时域反射仪采用现代工业设计理念,设备配备大屏幕液晶显示屏和多种接口,方便操作和连接,广泛应用于光纤通信网络的测试和维护。6422otdr光时域反射仪具备单模1310nm、1550nm、1490nm、1625nm、1650nm,多模850nm、1300nm和定制特殊波长的测试能力,可提供单波长、多波长、在线测试等多种模块,最大动态范围46dB,可用于干线远距离多分支通信网络测试;最小事件盲区0.8m,近端的连接情况可清晰分辨;最高2.5cm采样分辨率,能够准确定位事件点。另外提供了稳定光源、光功率计、可视红光源、光纤端面检查仪、WiFi模块等多种便捷的功能选件。


二、otdr光时域反射仪主要特点

最大46dB动态范围,256k数据采样点;

PON网络在线测试功能;

单多模一体测试功能;

通信光自动监测功能;

支持Bellcore GR196及SR-4731文件格式。

1.快速自动测试

6422的自动测试功能使得用户无需了解更多的有关该仪器操作的细节,测试步骤变得非常简单,只需要将光纤接入产品对应OTDR端口、点击【测试】按钮即可,仪器会自动设置相应的测试条件并给出最终测试结果,包括测试曲线和事件列表等。

2.特有的PON网络测试功能

6422是光纤接入网及FTTx的测试仪器,内置有PON网络测试功能,能够透过多达1:128的光分路器,可以实现对PON网络各分支的测试。

3.自动来光监测及告警功能

当OTDR测试光纤链路时,如果光纤中有通信光信号,会造成测试结果不准确,甚至会对仪器内部的探测器造成不可恢复的损坏。6422具有对被测光纤中的通信光信号自动监测功能,被测光纤只要接入到6422的光接口中,测试阶段自动感应并监测光纤中是否有通信光信号,一旦监测到有光信号,将及时提示告警信息,为仪器提供及时的保护。

4.光纤链路事件智能图示显示功能

选择分析模式切换按钮,可对当前的轨迹曲线进行图形化分析,并显示图形化分析界面。

5.光纤端面检查功能

仪器选配了端面检测功能,点击【端面检测】按钮,将进入到端面检测操作界面。


三、otdr光时域反射仪典型应用

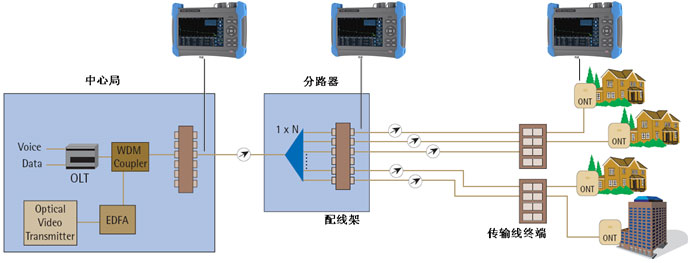

otdr光时域反射仪典型应用


四、otdr光时域反射仪技术规范

最大动态范围详见“6422 OTDR各标准模块技术规范”
测距准确度±(0.75+距离×0.0025%+取样间隔)m,不计折射率误差
测距分辨率0.025、0.05、0.1、0.2、0.5、1、2、4、8、16、32m
测试量程0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km(单模);0.4、0.8、1.6、3.2、6.4、16、32km(850nm多模)
测试脉宽3、5、10、30、80、160、320、640、1280、5120、10240、20480ns(单模);3、5、10、30、80、160、320、640、1280ns(850nm多模)
最大采样点数256k
线性度0.03dB/dB
损耗分辨率0.001dB
折射率设置范围1.00000~1.99999(步长0.00001)
距离单位千米、米、千英尺、英尺
显示800×480、7英寸TFT彩色LCD(标配电容触摸屏)
光输出接口FC/UPC(标配,可选配LC/UPC、SC/UPC、ST/UPC、FC/APC)
界面语言可选简体中文、英文(可支持其它语言定制需求)
外部接口USB、Micro-USB、10M/100M以太网、Micro SD
电源AC/DC适配器:AC100V~240V、50/60Hz、1.5A;直流:15V±2V(2A);内部锂电池:10.8V,电池工作时间:8小时
最大功耗10W(非充电)
外型尺寸宽×高×深≤252mm×180mm×55mm
重量≤1.8kg
环境适应性工作温度:-10℃~+50℃(电池充电:5℃~40℃);存储温度:-40℃~+70℃(电池:-20℃~60℃);相对湿度:5%~95%,无结露

VFL(选件)

工作波长:650nm±20nm

输出功率:2mW(典型)

工作模式:CW、1Hz、2Hz

l光功率计(选件)

波长范围:850nm~1650nm

功率范围:-60dBm~+3dBm(或-40dBm~+26dBm)

不确定度:±5%(-25dBm、CW)

l稳定光源(选件)

工作波长:与OTDR工作波长相同

输出功率:≥-5dBm

工作模式:CW、270Hz、1kHz、2kHz

lWiFi模块(选件)

通过WiFi模块,完成手机客户端与OTDR的互联,完成手机对OTDR进行远程控制并接收OTDR回传的测试结果。

l光纤端面检查仪(选件)

l6422 OTDR各标准模块技术规范

1.单波长模块

模块号工作波长波长动态范围1(dB)事件盲区2(m)衰减盲区3(m)
6422-1105单模1625nm(内置滤波器)单波长361.54.5
6422-1106单模1650nm(内置滤波器)36
6422-1201多模850nm241.58
6422-1202多模1300nm36


2.双波长模块

模块号工作波长波长动态范围1(dB)事件盲区2(m)衰减盲区3(m)
6422-2101单模1310/1550nm双波长37/351.58
6422-2102单模1310/1550nm42/400.84.5
6422-2103单模1310/1550nm45/42
6422-2105单模1550/1625nm(内置滤波器)36/361.58
6422-2107单模1550 /1650nm(内置滤波器)36/36
6422-2109单模1310/1550nm46/460.84.5
6422-2108单模1310/1550nm30/281.58
6422-2201多模850nm/1300nm26/341.58


3.三波长模块

模块号工作波长波长动态范围1(dB)事件盲区2(m)衰减盲区3(m)
6422-3101单模1310/1490/1550nm三波长37/35/351.58
6422-3102单模1310/1550/1625nm(内置滤波器,双光口)37/35/35
6422-3103单模1310/1550/1625nm(内置滤波器,单光口)42/40/400.84.5
6422-3104单模1310/1550/1650nm(内置滤波器,单光口)42/40/40
6422-3105单模1310/1550/1650nm(内置滤波器,双光口)37/35/351.58
6422-3106单模1310/1550/1625nm(内置滤波器,单光口)30/28/28


4.四波长模块

模块号工作波长波长动态范围1(dB)事件盲区2(m)衰减盲区3(m)
6422-41011310/1490/1550/1625nm(内置滤波器,双光口)四波长37/35/35/351.54.5
6422-41051310/1490/1550/1650nm(内置滤波器,双光口)37/35/35/35
6422-4001单模1310/1550nm;多模850/1300nm37/35/26/341.58
6422-4002单模1310/1550nm;多模850/1300nm30/28/24/28

注:

1.环境温度23℃±5℃,最大测试脉冲宽度,平均时间大于180s,SNR=1;

2.量程≤1.6km、脉宽3ns,光纤端面反射损耗≥40dB,典型值;

3.量程≤1.6km、脉宽5ns或更小脉冲,光纤端面反射损耗≥50dB,典型值。

五、订货信息

主机:6422otdr光时域反射仪

标配:

序号名称说明
16422otdr光时域反射仪主机内含锂电池
2电源线组件输入电压100-240Vac,50Hz-60Hz,2.0A;输出电压15V,输出电流≥3A
3用户手册-
4产品合格证-
5专用软包-

可选附件:

选件编号名称型号/参数
6422-001U盘存储容量≥4GB
6422-002SD卡存储容量≥8GB
6422-003USB数据线长度≥0.5m
6422-004备用电池包6422专用电池包
6422-005LC适配器-
6422-006SC适配器-
6422-007ST适配器-
6422-008VFL(红光源)波长:650nm±20nm,输出功率≥2mW
6422-009OPM(光功率计)波长范围:850nm~1650nm,功率范围:-60dBm~+3dBm
6422-010LS(光源)输出波长与OTDR模块相同,输出功率≥-5dBm
6422-011专用工程塑料箱
6422-012光纤端面检测仪放大倍数≥200,USB接口
6422-013WiFi模块

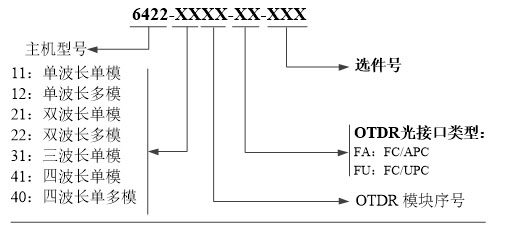

选购信息:


注:主机与OTDR模块可分别单选,支持一个主机配多个OTDR模块。

注:由于设计改进的需要,上述内容如有改变,恕不另行通知
