产品型号:FT-ML1
产品价格:29800元
产品品牌:星欧娱乐
一、明渠流量监测站产品简介
明渠流量监测站又称在线明渠流量监测系统,明渠流量监测站是一款基于微波技术的全自动水文在线监测系统,可同时测量渠道内流速、流量,用于河流在线流量监测,可实时掌握可用水资源。FT-ML1明渠流量监测站主要由多普勒流速仪、数据采集、通信网络和软件平台四部分组成组成,多普勒流速仪是在自然水体中测量水的流速、流量的传感器。多普勒流量计分为传感器、主机两部分。
传感器有两个换能器,一个发射,一个接收。当传感器正对着水流方向,也就是逆流测量的前提下:
1.水流静止情况下,接收到的频率跟发射频率一样。
2.流速越快,接收传感器接收到的频率越快,会高于发射的频率。
3.流速越慢,接收传感器接收到的频率越慢,但是会高于发射的频率。
当传感器顺着水流方向测量的前提下:
1.水流静止情况下,接收到的频率跟发射频率一样。
2.流速越快,接收传感器接收到的频率越快,但是会低于发射的频率。
3.流速越慢,接收传感器接收到的频率越慢,但是会低于发射的频率。
从上面这个就可以通过硬件和软件计算出水流流速和水流方向。
二、明渠流量监测站工作原理

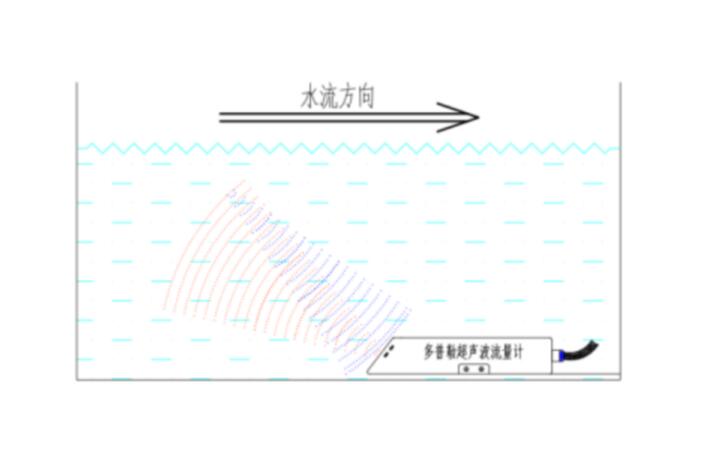

产品流速测量基于多普勒效应,探头斜向上发出一束超声波,当超声波接触到流体中的杂质或气泡时会使反射的超声波产生多普勒频移Δf,多普勒频移Δf正比于流体流速,通过测量多普勒频移Δf即可测量出流体的流速V。
产品基于压力传感器测量液位,通过设定的渠道参数可自动计算流体截面积S,基于速度面积法,即可测量液体的流量Q。
Q = V × S
产品特点
l采用超声多普勒原理测量流速、测量,精度高,环境限制小;
l采用速度面积法测量流量,无需建设堰槽,施工成本低;
l高集成度,支持流速、液位、瞬时流量、累计流量、温度同时测量;
l自带温度传感器,补偿水温对声速的影响;
l内嵌圆形、矩形、梯形、三角形等多种管道模型,调试便捷;
l仿生学外观设计,有效减少垃圾遮挡;
l低功耗设计;工作电流小于25mA;适用电池或太阳能供电。
三、明渠流量监测站参数指标
流速量程 | 0.02m/s~5m/s |
流速精度 | ±1%FS |
流速分辨率 | 0.001m/s |
液位量程 | 0~10m |
液位精度 | ±0.5%FS |
液位分辨率 | 0.001m |
流量量程 | 0.001~999999999m³/h |
流量精度 | ±3%(根据断面形态有所不同)
|
流量分辨率 | 0.001m³/h |
水温量程 | -20℃~60℃ |
水温精度 | ±0.5℃
|
水温分辨率 | 0.1℃ |
工作电压 | DC 9~28V |
功耗 | <25mA |
数字输出 | RS-485、Modbus RTU |
尺寸 | 182*70*30mm |
材质 | ABS |
防护等级 | IP68 |
电缆长度 | 标配10m,可根据需求定制 |
立杆 | 2米立杆,L型支架,用于明渠侧壁固定 |
供电 | 太阳能/市电供电系统 |
四、明渠流量监测站使用方法
1、安装要求
水质要求:依据测量原理,待测水体需含有一定微小杂质或气泡,但水中漂浮物不易过多,避免干扰。
水体流态要求:应安装在具有固定断面的顺直段下游,顺直段长度最好是渠道水力半径的5-10倍(顺直段越长测量精度越高),且这一距离范围内不得有过流阻挡物(如水闸、堰等),以保证探头前段水流流态的均匀稳定。

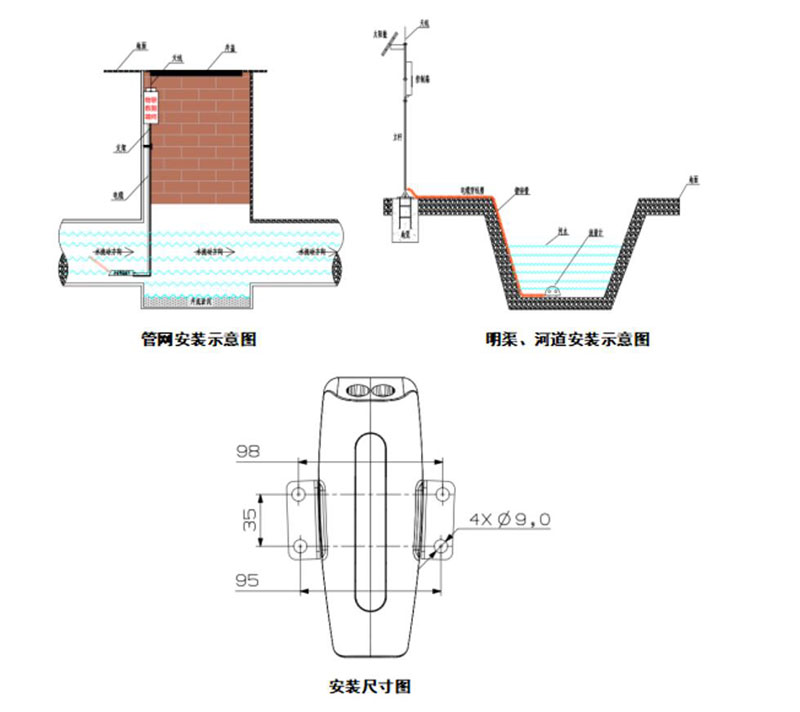

2、 安装示图
五、明渠流量监测站云平台介绍
1.CS架构软件平台,支持手机、PC浏览器直接观测、无需额外安装软件。
2.支持多帐号、多设备登录
3.支持实时数据展示与历史数据展示仪表板
4.云服务器、云数据存储,稳定可靠,易于扩展,负载均衡。
5.支持短信报警及阈值设置
6.支持地图显示、查看设备信息。
7.支持数据曲线分析
8.支持数据导出表格形式
9.支持数据转发,HJ-212协议,TCP转发,http协议等。
10.支持数据后处理功能
11.支持外置运行javascript脚本
