逆变器效率测试仪

逆变器效率测试仪

产品型号:FT-PE93

产品价格:198000元

产品品牌:星欧娱乐

逆变器效率测试仪又称光伏逆变器测试系统,逆变器效率测试仪是用于对光伏发电系统进行测试和评估的设备,应用于光伏电站逆变器系统的电性能测试,可对光伏电站现场功率进行监测。
产品详情

一、逆变器效率测试仪产品简介

逆变器效率测试仪又称光伏逆变器测试系统,逆变器效率测试仪是用于对光伏发电系统进行测试和评估的设备,应用于光伏电站逆变器系统的电性能测试,可对光伏电站现场功率进行监测。

FT-PE93逆变器效率测试仪采用电流钳进行电流采样,能够在电站正常⼯作状态下对电站中不同节点的功率进行实时记录分析。整机配备辐照系统,可在电站各节点测量出准确的实时发电效率并在系统自动生成PR值。

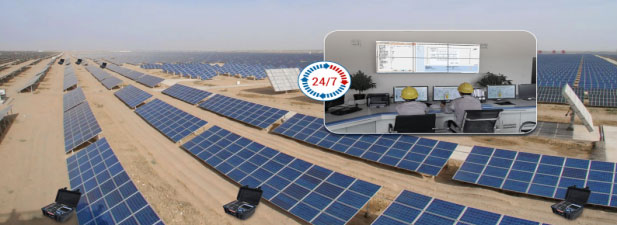

逆变器效率测试仪测试对象


二、逆变器效率测试仪测试对象

组串式逆变器、集中式逆变器、PR系统效率值测试、汇流箱测试


三、逆变器效率测试仪测试指标

实时电压实时电流功率监测发电量记录交直流逆变器转化效率
辐照度监测温度监测环境采集记录PR值测算功率因数


四、逆变器效率测试仪产品特点

1.组网通信功能,可实现远程同步测试控制

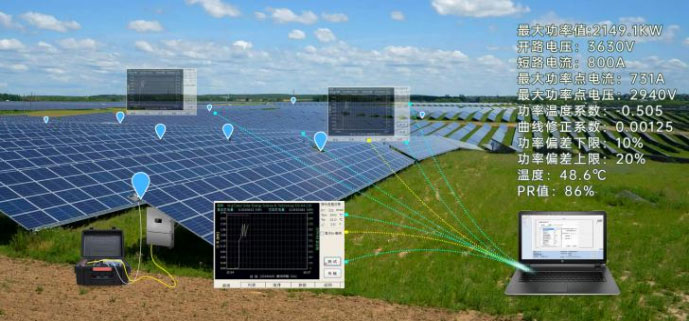

逆变器效率测试仪产品特点

2.通过累计的发电量计算及累计辐照度测量计算,获取光伏阵列的实时转换效率,能够及时发现光伏阵列的故障,可供可靠的故障诊断方法,可固定现场长期监测,防护等级高,适用电站现场测试并可远程以太网监控数据处理

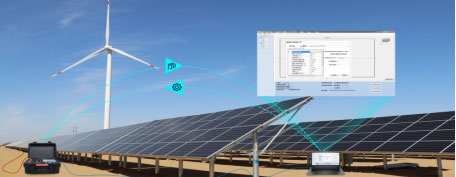

逆变器效率测试仪技术参数


五、逆变器效率测试仪技术参数

规格参数
类目数值FT-PE93
直流电压测量范围0~1500V
测试准确度±0.5%rdg±0.2V
交流电压相电压测量范围0~600V
测试准确度±0.5%rdg±0.2V
线电压测量范围0 ~1000V
测试准确度±0.5%rdg±0.2V
直流电流测量范围0.5 ~150A / 0.5 ~1500A
测试准确度依据电流钳准确度
交流电流测量范围0.5A ~1500A
测试准确度依据电流钳准确度
辐照度环境温度测量范围-30°C ~100°C
电池温度测量范围-30°C ~100°C
温度测试精准度±1°C
辐照度测量范围0 ~1800W/m2
辐照度测量精度优于±3%
功率因子测量范围0.2 ~1.0
测量准确度0.01
频率测量范围42.5Hz~69Hz
测量准确度±0.2%rdg±0.1Hz
PR值测量精度优于±1%
测试通道数交直流通道6
硬件参数
类目数值FT-PE93
主机参数无线传输距离50米
显示屏640x480,6.5英寸LED
供电方式内置锂电池/电源适配器
电池参数14.8V/4400mAH
电池续航8小时
尺寸390x300x200mm
重量5.8kg
⼯作温度-10°C~50°C
存储温度-20°C~60°C

湿度5~95%RH
辐照计参数接又RS232串又,蓝牙
重量450g
电源4节AAA电池
温度传感器标准温度检测
检测接又连接线MC4
