多参数水质在线监测仪

一、多参数水质在线监测仪产品介绍

1.1概述

多参数水质在线监测仪又称多参数水质检测仪，多参数水质在线监测仪提供先进的水质在线监测系统，可快速检测水质COD、氨氮、余氯等多项水质参数，具有准确、快速、稳定等特点。QSZ07多参数水质在线监测仪是基于物联网技术的综合传感器采集、显示、分析系统，供水水质监测微系统，由稳流排气单元、分析测试单元、系统控制单元和远程通讯单元等组成，具备完善的供电、防雷、网络通讯等功能。

1.2产品定位

QSZ07多参数水质在线监测仪具有自动监测功能，一体化抽取式微型水质自动监测站主要监测项目为： 水温、电导率、PH、溶解氧、氨氮、浊度、cod。它采用高度集成技术，在一个机柜内实现了自动水质监测功能。

该设备可广泛用于城市或村镇自来水厂、自来水输水管网、自来水二次供水、用户末梢、室内游泳池、大型净水设备和直饮水等水质在线监测，是水厂生产过程控制、水利水务管理、卫生监督等领域必不可少的在线分析设备

1.3功能与特点

·GPRS联网4G

·支持扩展RJ45联网

·支持扩展传感器远传

·支持LED屏显示7.0寸触摸控制屏

·支持扩展安卓屏显示、存储

·扩展安卓屏支持2G数据存储、U盘数据导出

·支持一路RS485 modbus-RTU协议从站

·支持多通道RS485 modbus-RTU传感器扩展

·配套物联网数据展示、存储、分析平台

·平台支持TCP短链接、HTTP协议等多种协议数据转发

二、多参数水质在线监测仪组成

2.1组成单元

多参数水质在线监测仪由供电单元、水泵控制单元、分析测试单元、显示单元、水泵单元和远程通讯单元及集成箱主体单元组成。

2.1.1供电单元

电源适配器AC220转DC12V/3A。

2.1.2水泵控制单元

DC12V 30W智能型自吸泵最高扬程:40m开口流量:2.8L/min

2.1.3分析测试单元

分析测试单元，主要由 水温、电导率、PH、溶解氧、氨氮、浊度、cod传感器构成，通过螺纹或紧配固定件固定于流通池上，传感器主要参数如下：

技术参数

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装,

以上水质传感器工作环境0-50℃，<0.3Mpa。

2.1.4显示单元

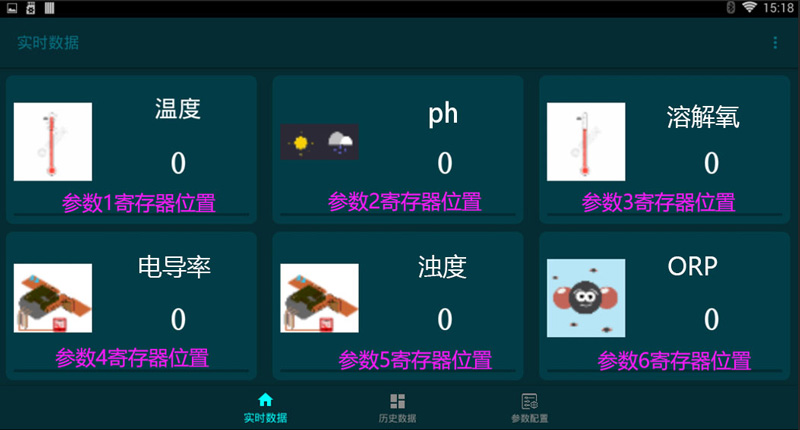

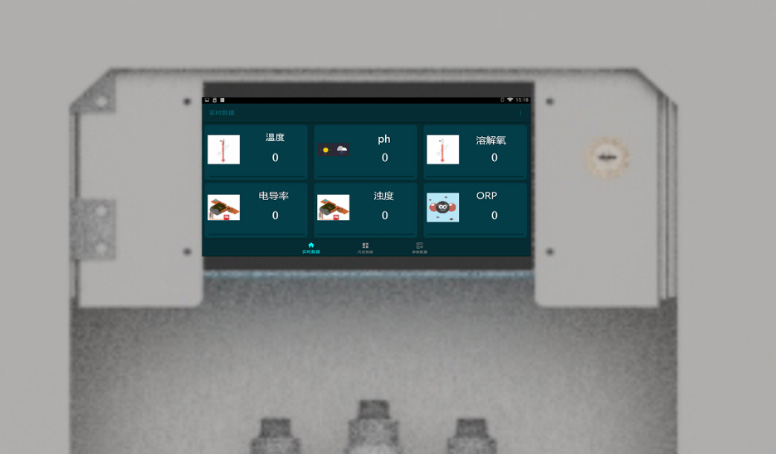

多参数监测仪，安装于柜门处，进行数据采集、解析、显示、通讯、数据保存操作

·安卓版本：4.4.2·CPU：四核Cortex™-A7·RAM/ROM：512M/4G·屏幕：7寸电容触屏·供电：12V/1A·支持U盘扩展，支持内存卡扩展

2.1.5远程通讯

RS485接口MODBUS-RTU通讯协议出厂设备地址6十进制支持03功能码读取数据

按顺序依次排列

2.1.6设备箱主体单元

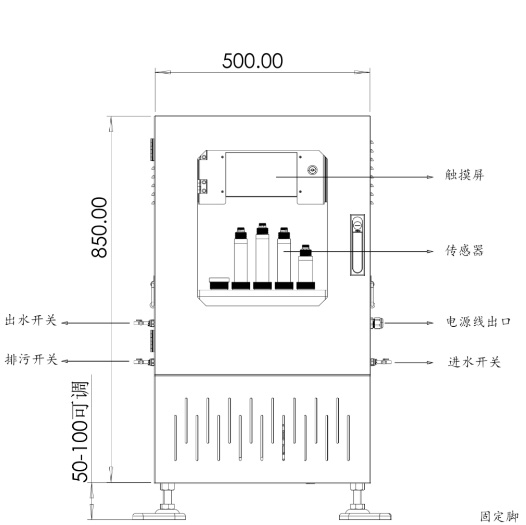

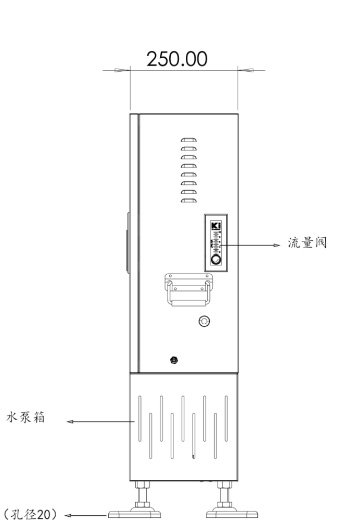

三、多参数水质在线监测仪产品尺寸

四、多参数水质在线监测仪设备安装

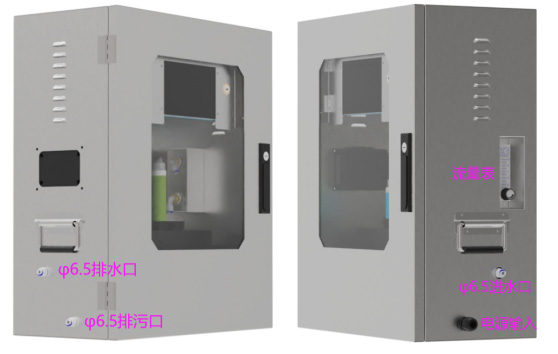

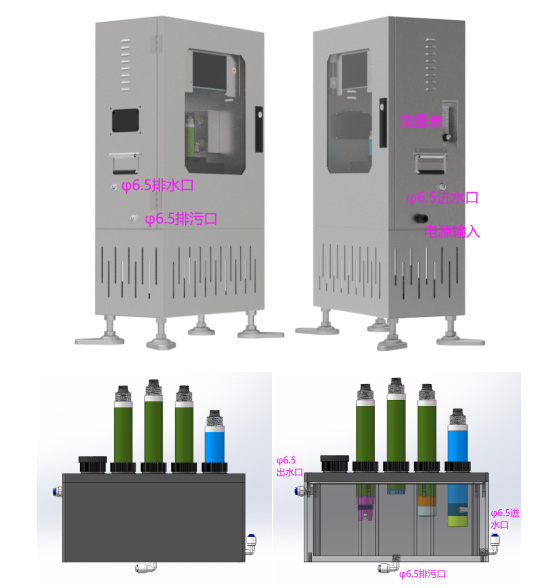

设备整体图内部测量单元示意图

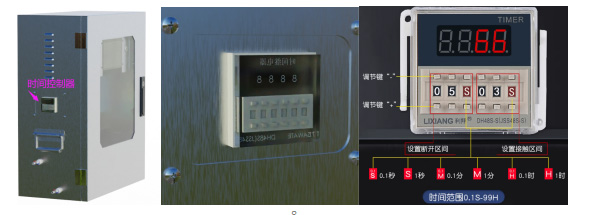

循环检测时间设定（建议使用出厂设定）循环时间越快会影响可控设备使用寿命。

4.1设备安装流程

4.2现场勘察

需方现场环境勘查，含各项现场条件（如安装点、取水点、点位距离、电源电缆、管沟等）的确定。

4.3安装前准备

需方负责落实安装前准备工作，含取水点和安装点位置确认、安装点的水泥地基建设、电源电缆引入、铺设管道地沟与基础土建施工。

4.4安装调试

进行安装调试，含设备安装、走管铺设、校准调试。需方联系供方技术协助调试。

4.5安装点位距离确认

取水点到岸边距离：水平距离不可超过10米，高差不可超过5米；

岸边到水站距离：水平距离不可超过10米，高差不可超过5米；

4.6安装点位基础准备

勘查地质情况，如果地表是松软土质，建议重新勘查选址或在原址上下挖0.5米深再进行浇筑混凝土；同时需确认开挖位置以下有无其他设施（如电缆管道等）

水泥地基建设，基础尺寸为1.5m*1.5m，地基顶距原地面高度0.2m；用C20号或以上混凝土支模浇筑固定要保证整体的密实性牢固性，混凝土凝固过程中定时浇水养护，待混凝土完全凝固（一般72小时以上）可安装设备；

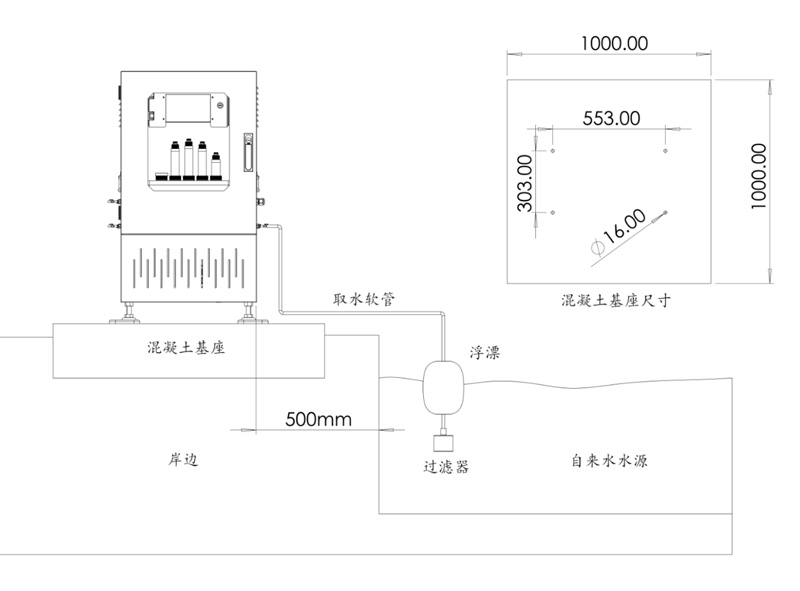

水站基础

（1）管道地沟开挖，（如图3所示）管沟尺寸地面以下30cm开挖管沟宽度40cm；管路总体来讲分为两段：地面段和埋地段（参照图3）。

（2）若开挖位置遇到沥青、混凝土地面需对路面进行恢复；

（3）地面段：管路通过外层敷设保温棉实现相应的保温和防冻功能；

（4）埋地段：通过将管路敷设于当地冻土层以下，对管路起到防冻作用。

4.7安装点位电源要求

电压：220V AC±10%；

频率：50Hz±5%；

将符合要求的电源引至水站安装处。

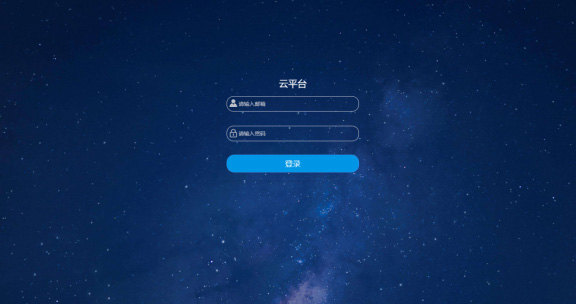

4.8登录平台

云平台大屏展示可投（http://47.92.208.0）

体验账号Test FT.com，默认密码为123456

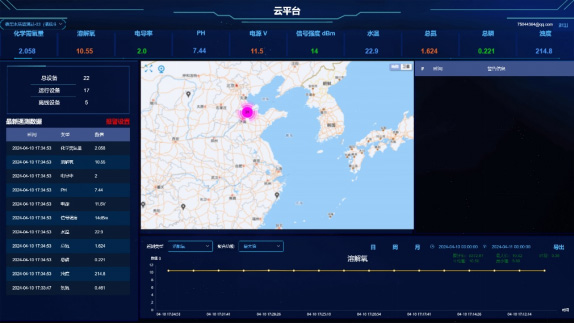

设备数据

五、多参数水质在线监测仪保养维护

初次使用或久置不用重新使用时，

PH敏感球泡和参比液络部应在3.3mol/L KCI溶液中浸入2小时以上。

使用时应先用去离子水（或蒸馏水）洗净并擦干，防止杂质带入被测液体中，传感器的1/3应插入被测液体中。接线端子部分应保持清洁干燥，传感器不用时应清洗干净，插入加有3.3mol/L KCI溶液的保护套，或将传感器插入加有3.3mol/L KCI溶液的容器中。检查接线端子处是否干燥，如有污渍，请用无水酒精擦拭，干燥后再继续使用。传感器应避免长时间浸泡在去离子水，蛋白质溶液，强酸强碱溶液以及酸性氟化物溶液中，并防止与有机硅油脂接触。使用时间较长的传感器，它的玻璃膜可能变成半透明或者附有沉积物，此时可用稀盐酸洗涤，并用水冲洗。传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。

电导率常规的电极需要进行周期性的清洗和校准，保养周期由客户根据自己的工况来决定。常规电极的清洗方法：用软毛刷清除附着物（注意避免划伤电极表面），再用蒸馏水清洗，之后进行校准操作。

ORP敏感球泡和参比液络部应在3.3mol/L KCI溶液中浸入2小时以上。

使用时应先用去离子水（或蒸馏水）洗净并擦干，防止杂质带入被测液体中，传感器的1/3应插入被测液体中。接线端子部分应保持清洁干燥，传感器不用时应清洗干净，插入加有3.3mol/L KCI溶液的保护套，或将传感器插入加有3.3mol/L KCI溶液的容器中。检查接线端子处是否干燥，如有污渍，请用无水酒精擦拭，干燥后再继续使用。传感器应避免长时间浸泡在去离子水，蛋白质溶液，强酸强碱溶液以及酸性氟化物溶液中，并防止与有机硅油脂接触。电极的铂片若沾有油脂，则可用脱脂棉花沾以丙酮或酒精，轻轻擦洗干净，若沾污物系不溶性无机物，则可用30-50%的盐酸擦洗之，每天也可以用干净的高级卫生纸擦一次。传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。

溶解氧传感器外表面：用清水冲洗传感器的外表面，如果仍有污垢残留，

请用湿润的软布进行擦拭，对于一些顽固的污垢，可以在水中加入一些家用洗涤液来清洗。荧光膜头表面：如果荧光膜头表面存在污垢，请用清水冲洗或用软布轻轻擦拭。清洁时注意力度避免造成测量区域划伤而影响测量精度。避免荧光膜的内表面被阳光或强光照射不要用手及尖锐物体触摸荧光膜在使用时避免荧光膜表面附着气泡。

浊度传感器维护:如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。

注意：避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦

例行维护项

为保证监测仪正常运行，尽早发现故障隐患，应定期对监测仪进行系统的日常例行检查。监测仪不需要特别的维护，但必须保持清洁。

例行检查的项目和建议的检查频次由表给出。

日常例行检查项目表
