产品型号:FT-S6
产品价格:1000元
产品品牌:星欧娱乐
一.水质ORP变送器应用环境说明
水质ORP变送器又称污水处理水质ORP变送器,水质ORP变送器广泛应用于环保水处理、纯净水、循环水、锅炉水等系统以及电子、电镀、印染、化学、食品、制药等制程领域。用于环境水质检测、各种高/低离子强度的水样测试,能够满足大多数工业/环境应用对在线ORP测量的要求。
信号输出:RS485(MODBUS-RTU)。
指示电极为铂金片,稳定性高。
内部信号隔离技术,抗干扰性强。
良好的再现性,热稳定性,低漂移,体积小,响应速度快
安装方便,简单,3/4NPT管螺纹,便于沉入式安装或安装在管道和罐体性能稳定,使用寿命长
IP68防水标准
二.水质ORP变送器技术性能和规格
1.技术参数
测量原理 | 电化学(盐桥) |
信号方式 | RS485(MODBUS-RTU) |
测量范围 | -1500mV~+1500mV |
测量分辨率 | 1mV |
测量精度 | ±6mV |
外壳材质 | ABS |
电缆长度 | 标配5米 |
供电电压 | 12-24VDC(0.4W@12V) |
校准方式 | 单点校准 |
测量环境 | 温度0~50℃(不结冰),< 0.2MPa |
防水等级 | IP68 |
安装方式 | 浸入式安装,NPT3/4螺纹 |

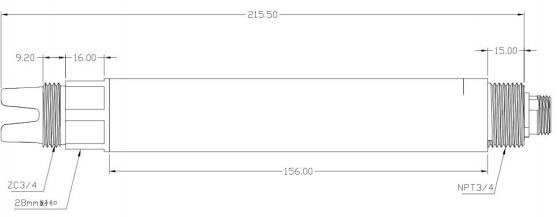

2.水质ORP变送器尺寸图
传感器接头为M12航空插头连接器5芯母座
三.水质ORP变送器安装和电气连接

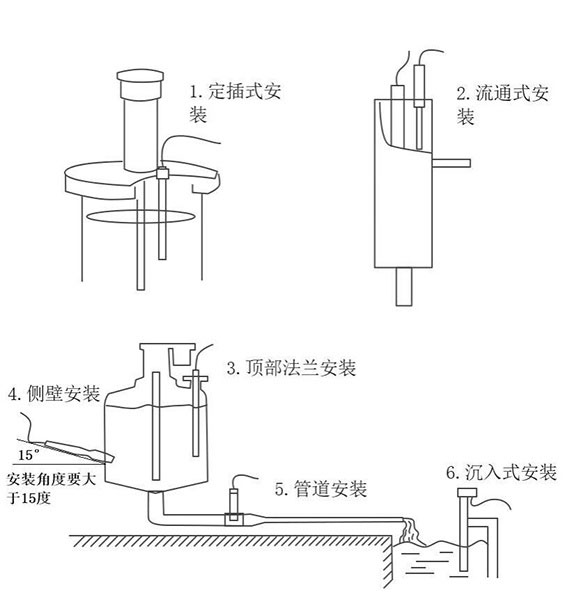

1.安装
注意:传感器安装时不能倒置或者水平安装,至少倾斜15度角以上安装。
2.电气安装
线缆为5芯屏蔽线,线序定义:棕色-电源线(12~24VDC)
黑色-地线(GND)绿色-485B
黄色-485A
通电前应仔细检查接线顺序,避免因接线错误而造成不必要的损失。
四.水质ORP变送器维护和保养
1.使用和维护
初次使用或久置不用重新使用时,敏感球泡和参比液络部应在3.3mol/L KCI溶液中浸入2小时以上。
使用时应先用去离子水(或蒸馏水)洗净并擦干,防止杂质带入被测液体中,传感器的1/3应插入被测液体中。
接线端子部分应保持清洁干燥,传感器不用时应清洗干净,插入加有3.3mol/L KCI溶液的保护套,或将传感器插入加有3.3mol/L KCI溶液的容器中。
检查接线端子处是否干燥,如有污渍,请用无水酒精擦拭,干燥后再继续使用。传感器应避免长时间浸泡在去离子水,蛋白质溶液,强酸强碱溶液以及酸性氟化物溶液中,并防止与有机硅油脂接触。电极的铂片若沾有油脂,则可用脱脂棉花沾以丙酮或酒精,轻轻擦洗干净,若沾污物系不溶性无机物,则可用30-50%的盐酸擦洗之,每天也可以用干净的高级卫生纸擦一次。
传感器使用时间较长出现测量误差时,可通过配合仪器进行标定校正,当以上方式对传感器进行维护和保养仍不能进行标定和测量时,说明传感器已经失效,请更换传感器。
