产品型号:FT-S15S
产品价格:6000元
产品品牌:星欧娱乐
一.水质叶绿素传感器工作原理
水质叶绿素传感器利用叶绿素A在光谱中有吸收峰和发射峰这一特性,发射特定波长的单色光照射到水中,水中的叶绿素A吸收该单色光的能量,释放出另外一种波长的单色光,叶绿素A发射的光强与水中叶绿素A的含量成正比。水质叶绿素传感器是一种专门用来检测叶绿素含量的设备,它的工作原理基于叶绿素的荧光特性和吸光特性。
在自然光或特定波长的光源照射下,叶绿素会吸收光能并发出荧光。这种荧光的强度与叶绿素的含量成正比,因此可以通过检测荧光的强度来估计叶绿素的含量。
水质叶绿素传感器的优点是可以实时、快速、无损地测量叶绿素含量,可用于河流、湖泊、池塘、海洋调查、养殖业、饮用水源、藻类和浮游植物状况的研究、调查和监测。
二.水质叶绿素传感器技术参数
测量原理 | 荧光法 |
量程范围 | 0-400ug/L |
分辩率 | 0.01ug/L |
精度 | R2>0.999 |
温度补偿 | 自动温度补偿 |
输出方式 | RS-485(ModbusRTU协议) |
存储温度 | -5℃~65℃ |
工作环境 | 0℃~50℃, <0.2MPa |
安装方式 | 浸入式安装,3/4NPT安装螺纹 |
线缆长度 | 5m |
功耗 | 0.4W,12V供电 |
供电 | DC:12V~24V |
防护等级 | IP68 |
校准方式 | 两点校准 |
外壳材质 | 316L不锈钢 |
三.水质叶绿素传感器尺寸/安装

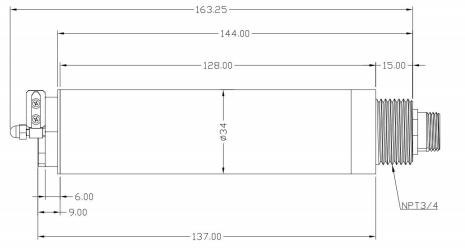

1.水质叶绿素传感器尺寸图
2.水质叶绿素传感器接线图
线缆为4芯屏蔽线:
红色线—电源线(12~24V)黑色线—地线(GND)
绿色线—485B黄色线—485A
3.安装
1)现场可根据实际情况,选择6分(3/4 NPT)螺纹固定安装或
安装配件支架安装,或其他可将传感器固定的安装方式。
2)安装优选固定式安装,禁止拖链式安装。
3)安装时要充分考虑水流,液位变化,确保水流可横穿光路,传感器在水下10cm或更深处。
4)安装距离要求:与侧壁保持3cm以上,与底部保持10cm以上。
四.水质叶绿素传感器维护和保养
1.维护日程
维护项目维护时间备注
清洗传感器0.5~3天(无刷)4~8周(有刷)
传感器检查6个月
更换O型圈1~2年
2.保养方法
1)传感器外表面检查,用清水冲洗传感器的外表面,如果仍有污垢残留,请用湿润的软布进行擦拭,对于一些顽固的污垢,可以在水中加入一些家用洗涤液来清洗。
2)传感器线缆检查,检查线缆外皮是否存在断裂,正常工作时线缆不应紧绷。
3)测量窗口检查,检查是否有脏污,用无尘布进行擦拭。
4)传感器校准可通过上位机软件校准,也可以通过自已通过
RS-485发送MODBUS指令自行校准。
3.传感器校准
3.1零点校准
用棕色烧杯量取适量蒸馏水,将传感器垂直放在溶液中,传感器前端离烧杯底部至少10cm,3~5分钟待数值稳定后进行零点校准。
3.2斜率校准
将传感器放置于标准溶液中,传感器前端离烧杯底部至少10cm,3~5分钟待数值稳定后进行斜率校准。
