超声波三维风速风向仪

1. 超声波三维风速风向仪产品概括

超声波三维风速风向仪又称三维超声波风速仪，超声波三维风速风向仪是一款高精度风速仪，提供三维风测量数据，该仪器监测0-50m/s的风，是进行湍流、能量平衡、梯度通量研究的工具。FT-SWF1超声波三维风速风向仪可同时提供三个维度方向的风速测量。采用优质铝合金壳体设计，结构紧凑美观，便于安装和维护。主要应用于风力发电、道路桥梁气象监测、环保等。

FT-SWF1超声波三维风速风向仪，在2D测量模式下可水平风速、垂直风速、风向及风温、声速,在3D测量模式下可以测量U、V、W轴上的风速。

FT-SWF1超声波三维风速风向仪采用9~36伏直流电供电并配有4针的M12连接器供安装。可在极为恶劣环境下工作，无须额外维护。外壳采用特殊表面处理工艺，具有较高的抗腐蚀性与抗风沙性，同时密封防护等级可达IP67级。

2. 超声波三维风速风向仪技术参数及要求

2.1 环境要求

工作温度：-50℃～+85℃

储存温度：-50℃～+85℃

工作湿度：0-100%

海拔高度：0～4000m

2.2 功能描述

类型：三维超声波风传感器

外壳材质：硬氧铝合金

供电电源：9~36VDC

重量：1.5kg

工作电流：24V@20mA

输出信号类型：RS-485

防护等级：IP66

参数设置：出厂已完成配置，如有特别要求，可以通过配置软件进行波特率、输出方式等参数配置。

风速

测量范围：0~50m/s

分辨率：0. 01m/s

精度：±0.2m/s (0-10m/s)、±2% (>10m/s)

风向

测量范围：0~359.9°(U-V平面内的0~359.9°风向角，指北线朝正北，0.0°=北，90.0°=

东，180.0°=南，270.0°=西)

分辨率：0.1°

精度：±2°

声波温度（风温）

温度范围：-50 至+50ºC

分辨率：0.1ºC

精度：±2ºC（0~30m/s）

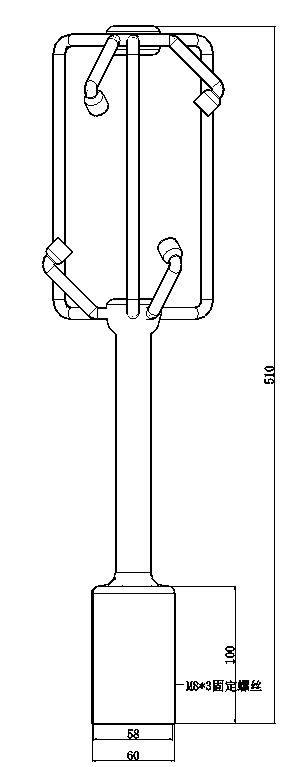

2.4. 设备尺寸
