产品型号:FT-YG1
产品价格:385000元
产品品牌:星欧娱乐
一、车载激光云高仪产品概述
车载激光云高仪又称车用激光测云仪、移动激光云高仪,车载激光云高仪利用米散射激光雷达技术,以特定频率主动地竖直发射红外脉冲激光,可自动连续监测云底高度、云层厚度、统计云量、垂直能见度。FT-YG1型车载激光云高仪是一种采用米散射原理的后散射激光雷达。观测范围可达到12公里,可以有效的测量气溶胶、云层高度,云层厚度、云量和垂直能见度等。它可以应用于复杂的气溶胶研究或者是集成到大型观测网络中,对大气研究中的多样化需求而言是当前最高技术水平的代表性解决方案。
二、车载激光云高仪功能应用
气溶胶垂直廓线、云底高度(5层)、云层厚度、垂直能见度、边界层高度
其中扩展型对于混合层测量和气溶胶研究则性能更为优越
三、车载激光云高仪工作原理
根据米散射原理,通过测量大气对发射红外光束的后向散射信号廓线,判断光路方向上是否存在云层,计算云底高度、云层穿透厚度、气溶胶的消光系数、天大气边界层高度、天空模糊时输出垂直能见度,通过建立云底高度的时间序列可统计估算云量。
该设备采用先进的红外激光遥感技术,云底高度测量准确,数据产品丰富,工作稳定可靠,使用维护简单。
四、车载激光云高仪产品特点
1.采用米散射激光技术,信号发射功率强大、稳定,测量距离远。
2.设备具备穿透性测量,可同时测量多层云及气溶胶数据。
3.采用高敏感度的光学部件来获得高精度的测量结果:光学设计能够使满足窄波段滤波器的应用,有效抑制光学影响,并且在白天和黑夜都能对云和气溶胶进行精确测量。
4.双镜头设计,可进行镜头之间自检,最大限度消除镜头污损的影响。不易受大气中颗粒物漫反射影响,采样精度高,达到5m。
5.全天候可靠运行,配备密闭金属外壳,窗口自动加热系统,不受雾天、降雨、冰冻影响。
6.友好的操作界面以及易用性,维护简单,无消耗器件。
五、车载激光云高仪技术参数
测量参数 | 电气参数 | |||
测量范围 | 15~12000m | 电源 | AC100~250V或DC9~36V | |
测量精度 | <150m ±20m 150m~300m ±10% >300m ±20% | 功耗 | 不加热时:≤15W 加热时:≤100W | |
固体目标测量 精度 | ±10m |
| 尺寸 | |
机壳(长x宽x高) | 320mm×200mm×380mm | |||
测量周期 | 15s~300s(可调) | |||
包装(长x宽x高) | 520mm×360mm×430mm | |||
测量种类 | ◆ 气溶胶廓线 ◆ 云底高度 ◆ 云层厚度 ◆ 垂直能见度 ◆ 云层数量 ◆ 低、中、高、总云量, ◆ 积分云量 ◆ 可测定多层云和卷云 | |||
重量 | ||||
整机 | ≤12kg | |||
探测部分 | ≤6kg | |||
工作环境 | ||||
环境温度 | -45℃~50℃ | |||
接口和软件 | ||||
相对湿度 | 5%~100%RH | |||
标准接口 | RS232 | |||
大气压力 | 450~1060hPa | |||
可选接口 | RS485 | |||

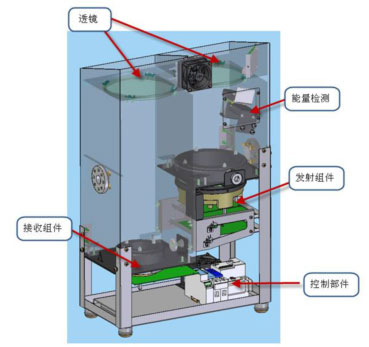

模型图 | ||||
数据通讯 | 串口、光纤、北斗、无线 | |||
可选软件 | 可视化软件 | |||
数据格式 | ||||
MODBUS协议、ASCII协议格式、中国气象局数据字典数据格式协议。 | ||||
激光云高仪数据格式:输出间隔、日期,时间、天空状况、云层数、云底高、积分云量、垂直能 见度、系统状态、校验码 | ||||
用户数据格式:用户自定义 |
