网格化环境监测站FT-AQI

网格化空气质量监测站产品介绍

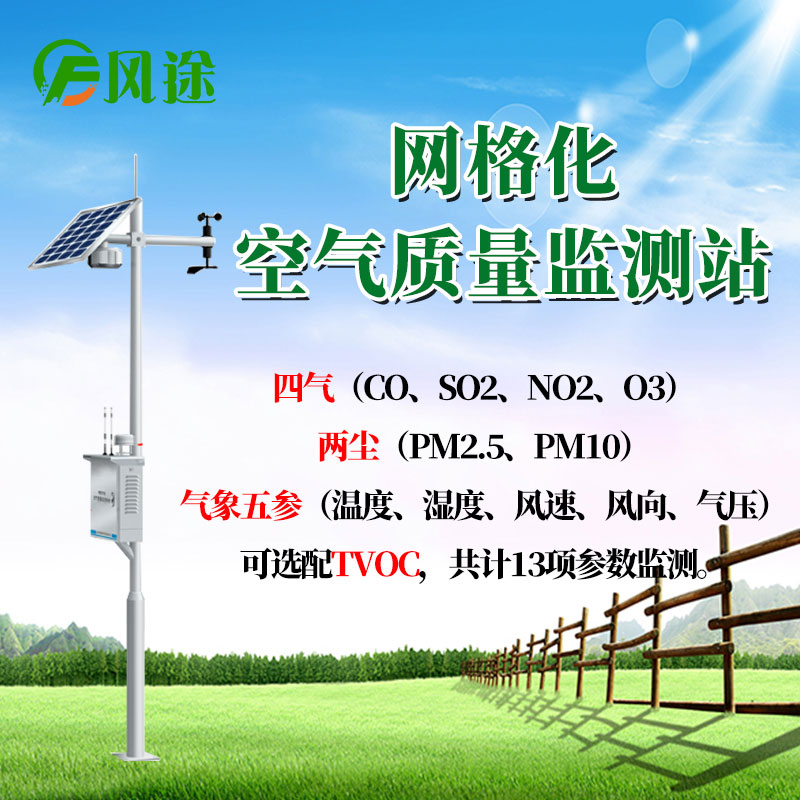

　　严格按照国家标准对四气(CO、SO2、NO2、O3)、两尘(PM2.5、PM10)、气象五参(温度、湿度、风速、风向、气压)、可选配TVOC，共计13项参数监测，并将数据通过大数据分析平台可视化地展现出来，实现远程监测，远程警示，污染源严格防治的目标。



网格化空气质量监测站系统构成

　　1、本监测系统方案由以下5个部分构成：供电系统、电控箱、检测设备、配套配件、大数据平台。

　　2、供电系统：太阳能+锂电池(满足日常所需，但阴雨环境最多持续15天)、市电

　　3、电控箱：变送模块、温度补偿、抗交叉干扰系数等

　　4、监测设备：四气两尘、气象五参、TVOC

　　5、配套配件：立杆、外壳、可选配显示屏

　　6、大数据平台：由安帕尔15年研发至今更新第三代的数据分析平台

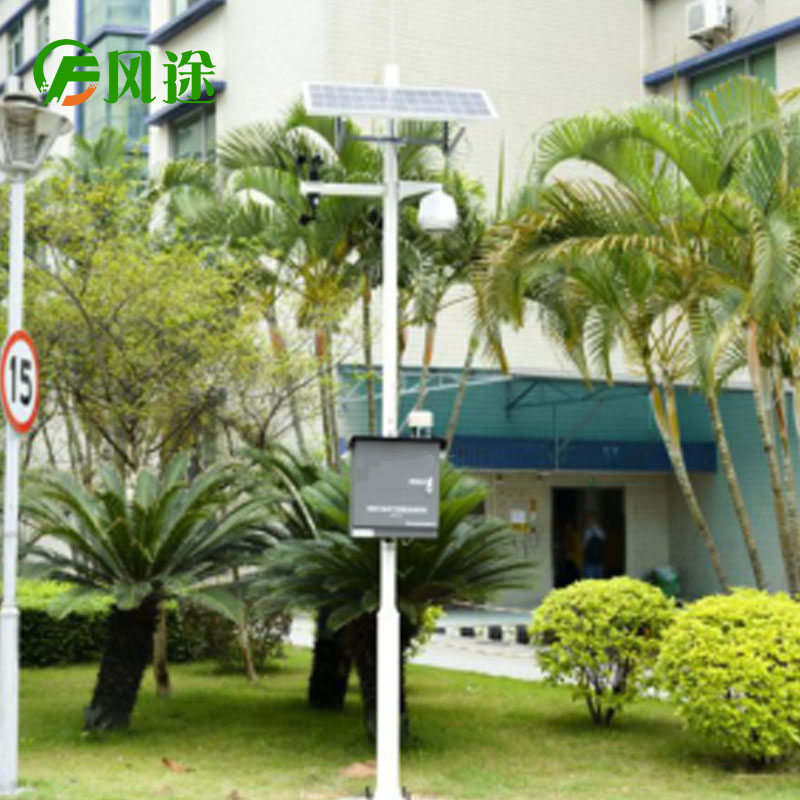

网格化空气质量监测站适用环境

　　城市环境监测、市政环境监测、移动环境监测、企业化工园区、交通污染环境监测、居民区/学校/医院空气质量环境监测，公园/森林环境监测。

网格化空气质量监测站功能特点

　　1、采样方式：扩散式/泵吸式

　　2、通讯方式：4G/以太网接口

　　3、内置大容量SD卡，存储两年数据

　　4、实现各类参数采集、数据处理、数据上传功能

　　5、采用进口高灵敏度传感器，响应速度快，分辨率高，线性好，检测下限达到ppb级，高温条件下稳定运行。

　　6、具备设备状态指示功能，可直观辨别设备工作状态。

　　7、具备太阳能+锂电池+市电的供电系统

　　8、设备可自动报告传感器运行状态、系统电源状态、锂电池状态等

　　9、可通过远程终端对设备进行远程校准和程序升级

　　10、支持断点续传功能，避免网络环境问题造成的数据丢失。

　　11、维护成本低，备件价格低、更换简单，无工具拆卸，方便点位迁移



网格化空气质量监测站技术参数





监测参数	量程	分辨率	精度	原理
CO	0～4000 ppb	1 ppb	≤±5%FS	电化学（进口）
SO2	0～5000 ppb	1 ppb	≤±5%FS	电化学（进口）
NO2	0～4000 ppb	1 ppb	≤±5%FS	电化学（进口）
O3	0～2000 ppb	1 ppb	≤±5%FS	电化学（进口）
TVOC（可选）	0～40 ppm	0.001 ppm	≤±5%FS	PID光离子（进口）
PM2.5	0～1000 ug/m3	1 ug/m3	≤±10%FS	激光散射/β射线
PM10	0～1000 ug/m3	1 ug/m3	≤±10%FS	激光散射/β射线
温度（可选）	-40℃～+125℃	0.05℃	±0.3℃	------
湿度（可选）	0～100 %RH	0.05%RH	±3.0%RH	------
风速（可选）	0～60 m/s	0.1 m/s	±2m/s	------
风向（可选）	0～360°	1°	±3°	------
气压（可选）	10～1200 mbar	0.12 mbar	±2%F.S	------





网格化空气质量监测站大数据分析平台

　　1、可视化显示

　　结合地理信息，可对APEQ-AQ上传的分钟级、海量监测数据进行可视化处理，同时兼容国家站的数据展示，生动形象地展示出空气质量的实时数据变化趋势和污染分布情况。

　　2、可根据用户当地空气质量值和污染特征报警规则，利用事件捕获技术分析每个点位的报警事件，同时向客户实时推送报警消息。平台自动将各污染源监控报警信息，通过短信、微信、邮件等方式，实时推送到相关管理人员，根据警报级别在平台上启动相应的处置流程，指挥现场工作人员前往取证并进行处理，最后将处理结果上传到管理平台，从而对污染源实现闭环管理。

　　3、污染区域分析

　　通过计算一段时间内各区域污染超标的累积概率，能够得到经常发生污染的区域，即为超标重点区域，也可能为潜在污染源，管理者需对此类区域重点监管。

　　4、基础统计分析

　　提供单点或多点历史数据对比分析、区域污染现状分析、多点空气质量排序等基础数据分析功能。简单明了直奔主题的功能设计，使用户从繁杂的数据整理工作中解脱出来，解决用户最关切的实际问题。

　　5、移动管理

　　除通过WEB浏览器使用外，还针对手机、平板等终端提供了移动便携的查询统计功能。
