vocs在线监测系统fid



vocs在线监测系统fid主要要求

　　1、用途：有机废气VOC浓度自动监测分析

　　2、监测项目：VOC

　　3、分析方法：气相色谱法

　　4、检测器：FID

　　5、量程：0～10000 ppm(可根据买方需求定制)

　　6、检出限：0.1ppm

　　7、分析周期：<2min

　　8、重现性：RSD<3%

　　9、气体消耗：

　　(1)N2：25ml/min;

　　(2)零级空气：200mL/min;

　　(3)氢气：20mL/min;

　　10、工作环境：(5~35)℃

　　11、输出信号形式：RS232、4~20mA

　　12、具有液晶显示，可自诊断报警、自动测量功能

　　13、FID检测器具有自动点火和温度判断功能

　　14、FID火焰熄灭后自动关闭氢气和空气流量，保证系统安全



vocs在线监测系统fid主要组成和技术参数

　　1、VOC在线监测系统主要组成和技术参数：甲烷、非甲烷总烃、苯系物

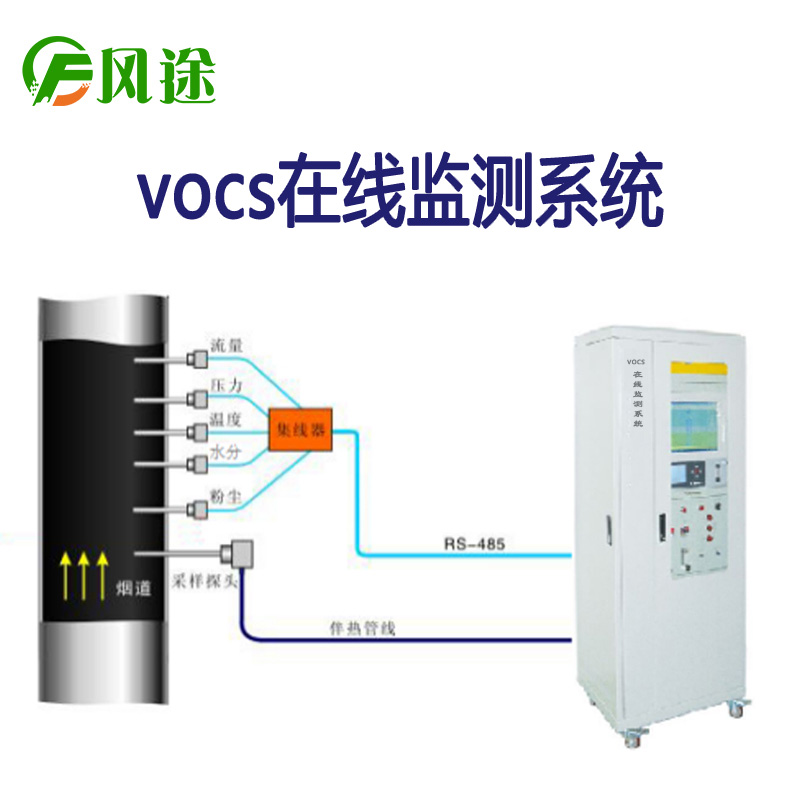

　　2、系统由：在线样品前处理子系统、VOC在线监测仪、数据采集及处理子系统3个子系统组成

　　3、可以实现治理项目后VOC的浓度的在线连续监测

　　4、能对测量得到的数据远传至DCS并进行有效管理

　　5、相关设计、制造、验收规范达到标准技术规范

vocs在线监测系统fid分析小屋要求

　　1、空间充足，方便进行仪器的安装和维护

　　2、空调功率1.5P

　　3、配备灭火器及支架

　　4、站房为彩钢板结构，独立站房抗风能力为55m/s、保温系数高于0.6w/m2;

　　5、墙面、底板保温层采用75mm彩钢聚苯乙烯夹心板、顶板保温层采用100mm彩钢聚氨酯夹心板;

　　6、屋面有足够的承载能力，在外力作用下绝不能下陷而导致雨天积水、渗漏，屋面承载能力要求大于150Kg/m2;

　　7、站房门采用不锈钢或铝合金材质;

　　8、站房机柜安装位置需有承重梁，墙面贴脚厚度不大于3mm，室内地面要求平整，以保证仪器安装位置水平;

　　9、电源：整个站房的电源应为三相四线380VAC,总功率在10KW以上;

　　10、透明门的壁挂型式，有足够的空间以容纳电器件;

　　11、采用通用插座，质量优良。插座数量可以满足仪器供电需求;

　　12、线路：采用电线线径≥4mm2，明线铺设，地线必须连接，必须采用优质护导线和线槽，分仪器、空调、照明等供电线路单独铺设，并在配电箱内断路开关上分别注明;严格按国家规范操作布线，负荷均匀;

　　13、接地：确保站房安装时接地良好，地线要求安全、独立铺设，不得与供电零线和避雷针线连接，接地线采用截面积≥5mm2的橡皮电缆或截面积≥16mm2的钢带、铜条与建筑物的地桩焊接，注意防腐蚀;



vocs在线监测系统fid使用环境条件

　　1、供电电压：AC220V±20%，频率50±1Hz

　　2、仪表环境温度：(5~35)℃

　　3、湿度：≤90%

　　4、气压：(86-106)kPa

　　5、尾气温度：≤300℃

　　6、所有设备的总用电量(kVA)：<6kVA(含高温伴热管线)

vocs在线监测系统fid质量保证

　　1、产品满足买方的技术要求，保证系统的功能完整

　　2、产品严格按照GB/T19001质量体系文件要求

　　3、组织客户进行培训

　　4、1年质保期
