多普勒流量计

多普勒流量计

产品型号:FT-L1S1

产品价格:6000元

产品品牌:星欧娱乐

多普勒流量计又称农田溉灌流量计,多普勒流量计是运用超声波多普勒原理来测量的,它既不需要跟电磁流速流量计一样截开管道安装管段式传感器,也不需要使用截流装置。
产品详情

一、多普勒流量计产品原理

多普勒流量计又称农田溉灌流量计,多普勒流量计是运用超声波多普勒原理来测量的,它既不需要跟电磁流速流量计一样截开管道安装管段式传感器,也不需要使用截流装置。在声学领域中,当声源与接收体(即探头和反射体)之间有相对运动时,回声的频率将有所变化,此种频率的变化称之为频移,即多普勒效应。声波频率在移向观察者时变高,远离观察者时变低。多普勒流量计通过计算频率变化计算流速。


二、多普勒流量计技术参数

1.供电:DC10-15V

2.工作电流:80-180mA 12V

3.声波频率:2MHZ

4.盲区:6.5-7厘米(水位低于盲区测量数据精度低)

5.流速范围:0m~+6m/s,

6.精度:±1.0%±1cm/s

7.水位:量程:0.03m~5m(可定制10m),精度:0.3%±0.5cm

8.水温:量程:-10℃~60℃,精度:±1℃

9.瞬时流量范围:0~99.99m³/s

10.累计流量范围:0.1m³~999999m³


三、多普勒流量计安装说明

正常安装保证在最低水位以下20CM,以免暴露水外

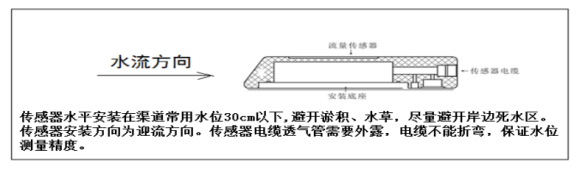

传感器安装示意:

多普勒流量计安装说明


四、多普勒流量计注意事项

1.传感器需要避开淤泥,避开石子等物体撞击,水草多的地方需要加装格栅避免水草缠绕。

2.传感器安装方向,传感器发射面需要迎流方向安装。

3.传感器有声波盲区,尽量保证传感器在水下20厘米以下( 传感器半暴露水下、或者被污泥遮挡可能会出现虚假数据,概率非常低,通常数据会出现大数比如2米/秒以上,建议使用传感器二次开发人员可以通过水位高低屏蔽大流速值,或者实际应用场合水流速没有那么大可以直接屏蔽大于2米以上流速)。

4.线缆通气管不难折伤,影响水位测量。

5.尽量做好信号和电源防雷工作。

6.传感器线缆接长的话需要加485中继,电源避开变频器干扰。
