多普勒流速传感器

一、多普勒流速传感器产品原理：

多普勒流速传感器又称声学多普勒流速仪，多普勒流速传感器是一种用于环境科学技术及资源科学技术领域的科学仪器，常用于水利工程、环境监测和水资源管理等领域测量水流速度。在声学领域中，当声源与接收体（即探头和反射体）之间有相对运动时，回声的频率将有所变化，此种频率的变化称之为频移，即多普勒效应。声波频率在移向观察者时变高，远离观察者时变低。多普勒流速仪通过计算频率变化计算流速。

二、多普勒流速传感器技术参数

1.供电：DC10-15V

2.工作电流：大约待机10mA,测量60mA

3.声波频率：2MHZ

4.盲区：10厘米

5.流速范围：0.02-10米/秒

6.水深范围：0.02-5米

7.温度：0-50°

8.测量周期：20秒

9.传感器材料：ABS、不锈钢

10.输出接口：RS485

11.工作水深：0.2米-5米

三、多普勒流速传感器安装说明：

正常安装保证在最低水位以下20CM，以免暴露水外

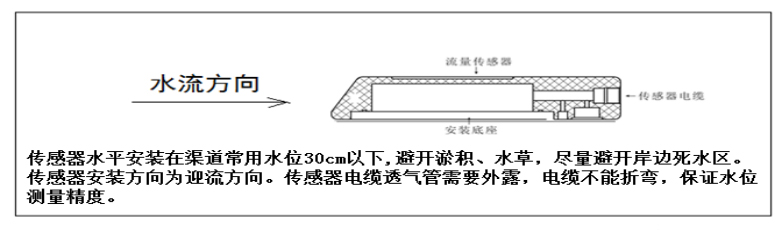

传感器安装示意：

四、多普勒流速传感器注意事项

1.传感器需要避开淤泥，避开石子等物体撞击，水草多的地方需要加装格栅避免水草缠绕。

2.传感器安装方向，传感器发射面需要迎流方向安装。

3.传感器有声波盲区，尽量保证传感器在水下20厘米以下(传感器半暴露水下、或者被污泥遮挡可能会出现虚假数据，概率非常低，通常数据会出现大数比如2米/秒以上，建议使用传感器二次开发人员可以通过水位高低屏蔽大流速值，或者实际应用场合水流速没有那么大可以直接屏蔽大于2米以上流速）。

4.线缆通气管不难折伤，影响水位测量。

5.尽量做好信号和电源防雷工作。

6.传感器线缆接长的话需要加485中继，电源避开变频器干扰。
