产品型号:FT-L1
产品价格:8000元
产品品牌:星欧娱乐
一、超声波明渠流量计产品概述
超声波明渠流量计又称便携式超声波明渠流量计,超声波明渠流量计适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形、U型明渠流量的测量。超声波明渠流量计(以下简称产品)是我公司开发的基于超声波多普勒、频谱分析和低功耗技术的新一代多普勒流量计。产品由流速测量模块、液位测量模块、温度测量模块、微控制器、通信模块、电源模块等组成,集流速、液位、温度、流量的测量、存储和通信于一体。适用于明渠、河道、排水管网的流速流量测量以及各种满管、非满管的流速流量测量。
二、超声波明渠流量计工作原理

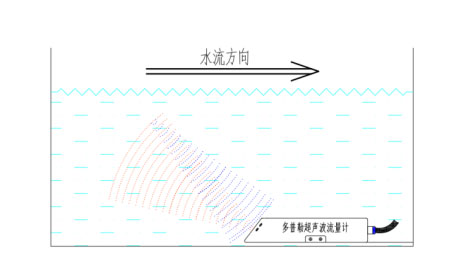

产品流速测量基于多普勒效应,探头斜向上发出一束超声波,当超声波接触到流体中的杂质或气泡时会使反射的超声波产生多普勒频移Δf,多普勒频移Δf正比于流体流速,通过测量多普勒频移Δf即可测量出流体的流速V。
产品基于压力传感器测量液位,通过设定的渠道参数可自动计算流体截面积S,基于速度面积法,即可测量液体的流量Q。
Q = V × S
产品特点
l采用超声多普勒原理测量流速、测量,精度高,环境限制小;
l采用速度面积法测量流量,无需建设堰槽,施工成本低;
l高集成度,支持流速、液位、瞬时流量、累计流量、温度同时测量;
l自带温度传感器,补偿水温对声速的影响;
l内嵌圆形、矩形、梯形、三角形等多种管道模型,调试便捷;
l仿生学外观设计,有效减少垃圾遮挡;
l低功耗设计;工作电流小于25mA;适用电池或太阳能供电。
三、超声波明渠流量计参数指标
流速量程 | 0.02m/s~5m/s |
流速精度 | ±1%FS |
流速分辨率 | 0.001m/s |
液位量程 | 0~10m |
液位精度 | ±0.5%FS |
液位分辨率 | 0.001m |
流量量程 | 0.001~999999999m³/h |
流量精度 | ±3%(根据断面形态有所不同) |
流量分辨率 | 0.001m³/h |
水温量程 | -20℃~60℃ |
水温精度 | ±0.5℃ |
水温分辨率 | 0.1℃ |
工作电压 | DC 9~28V |
功耗 | <25mA |
数字输出 | RS-485、Modbus RTU |
尺寸 | 182*70*30mm |
材质 | ABS |
防护等级 | IP68 |
电缆长度 | 标配10m,可根据需求定制 |
四、超声波明渠流量计使用方法
1、安装要求
水质要求:依据测量原理,待测水体需含有一定微小杂质或气泡,但水中漂浮物不易过多,避免干扰。
水体流态要求:应安装在具有固定断面的顺直段下游,顺直段长度最好是渠道水力半径的5-10倍(顺直段越长测量精度越高),且这一距离范围内不得有过流阻挡物(如水闸、堰等),以保证探头前段水流流态的均匀稳定。

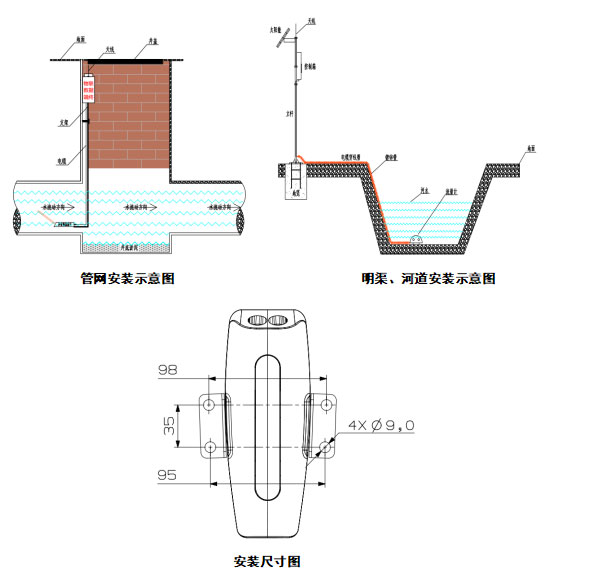

2、安装示图

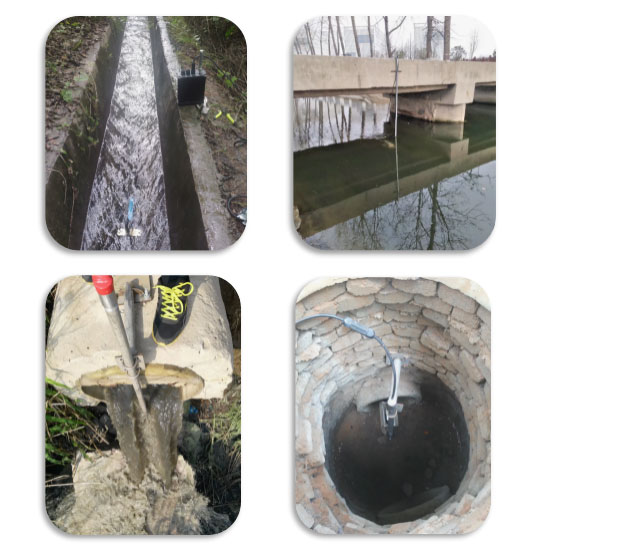

3、安装案例
4、日常维护
为了使仪表正常工作,请维护人员定期对仪表进行维护。
l传感器前端的两个圆形超声波收发装置应避免硬物撞击或划伤,当其上面附着异物时应用清水冲洗或软布轻察;
l底部的压力传感器位于网状透水孔内,其压力膜非常薄,不得用硬物去接触,在仪器脱离水面不用时也应加以保护,在透水孔周围附着异物时应小心除去。
5、 问题解答
问题描述 | 检查内容 |
通信错误 | 检查电器连接是否正常 |
检查通信参数及通信地址是否正常 | |
流速测量值不正常 | 检查超声波探头是否被垃圾遮挡 |
检查液位是否漠过传感器 | |
检查安装位置是否处于水流稳态 | |
液位测量值不正常 | 检查液位是否漠过传感器 |
检查液位探头是否被堵塞 | |
检查安装高度是否设置正常 | |
流量测量值不正常 | 检查渠道参数是否设置正常 |
